蚊取り線香や、貝殻、渦巻を作るのを参考に巻物を作った備忘録。

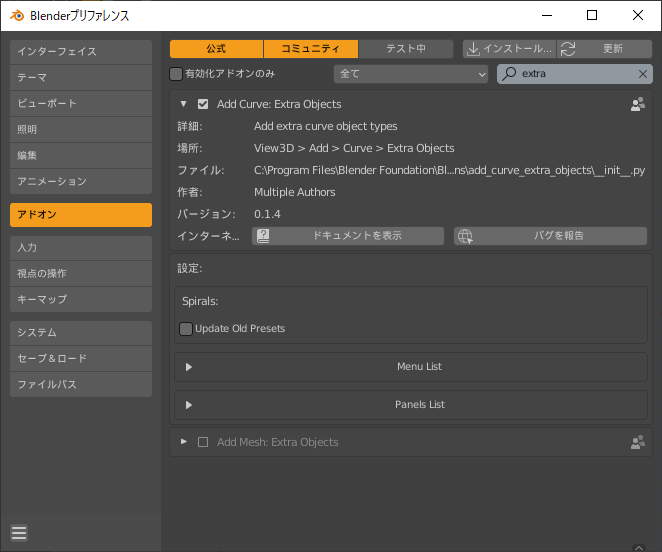

Add Curve: Extra Objectsを導入

Blenderにもとから入っているが無効化されているアドオンを有効化する。

これにより、Curbe Spiralsを利用できるようになる。

基準線の描画

巻物を広げて見たとき、上下中央を左右に貫く一筆書きの線を描画した後、それを上下に押し出すことで作っていく(言い方がムズカシイ)

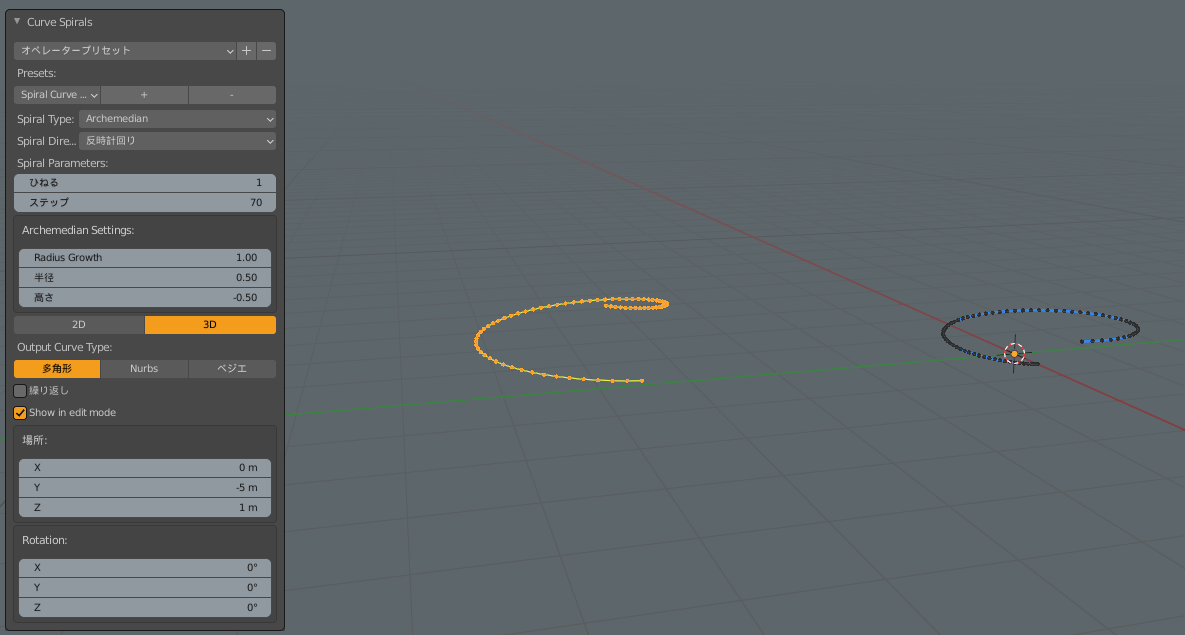

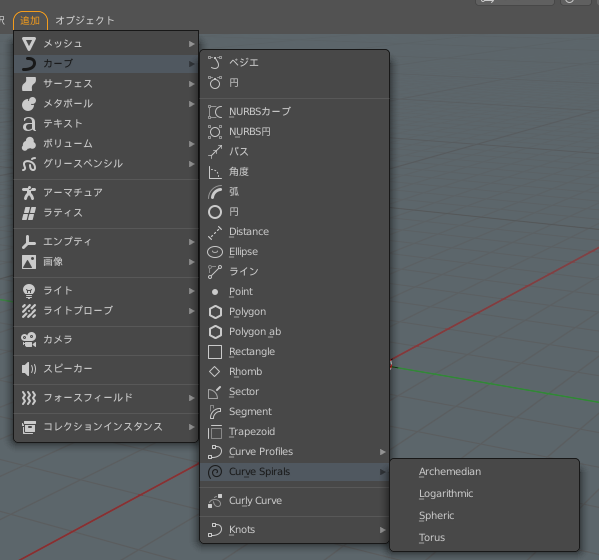

何はともあれ「オブジェクトモード」で、追加(Shift + A) → カーブ → Curve Spirals → Archemedian

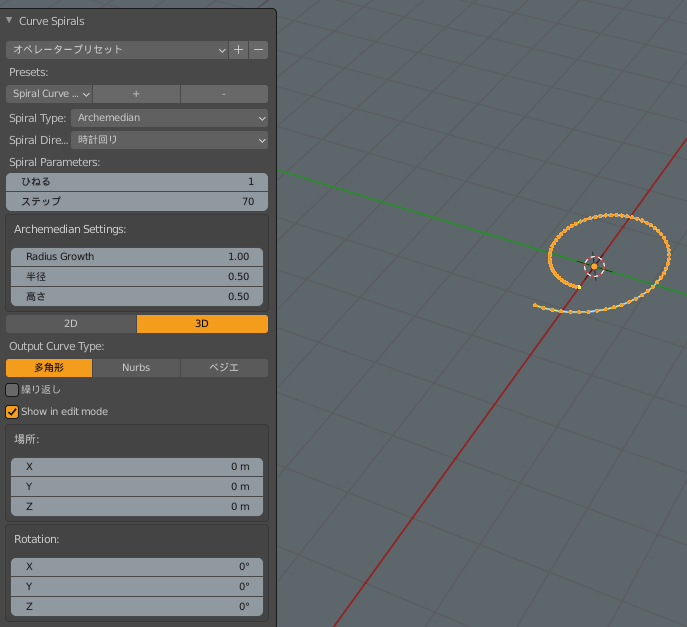

巻物のくるくる丸まった部分を２つ作成する。

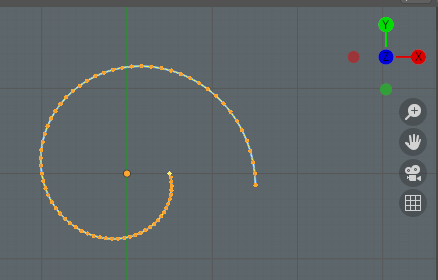

←上から

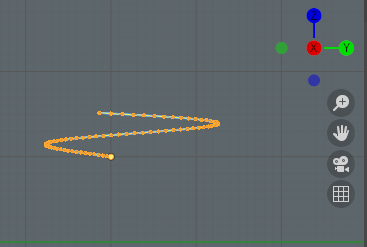

→横から

もう一個の方も適宜調整し作成する

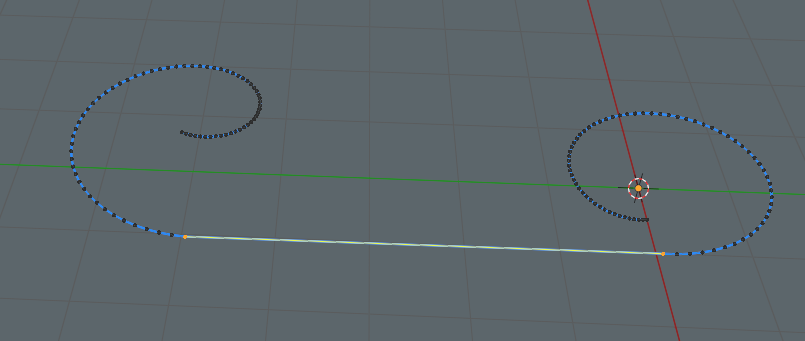

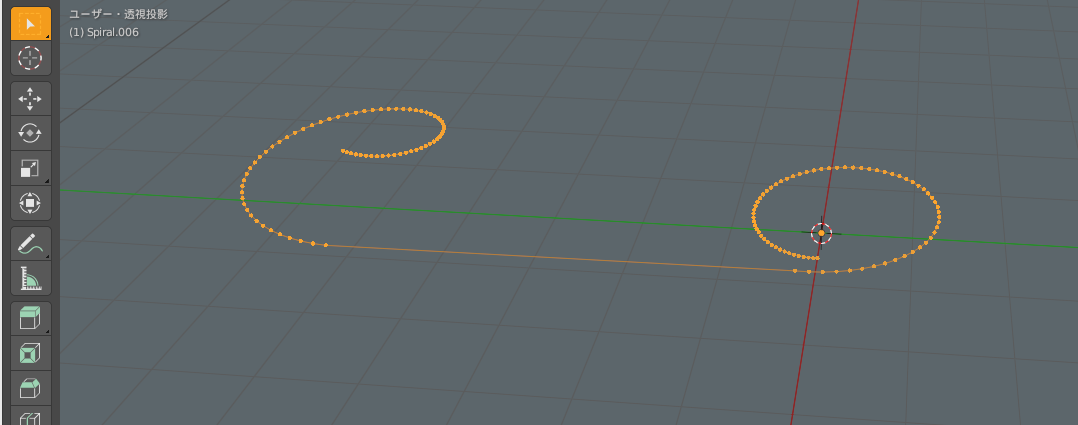

両方できたら Shiftキーを押しながら２つの点を選択し、Fキーで端をくっつける。

メッシュに変換し押し出し

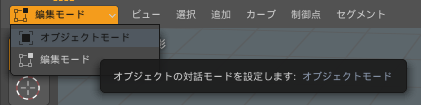

編集モードからオブジェクトモードに切り替え、

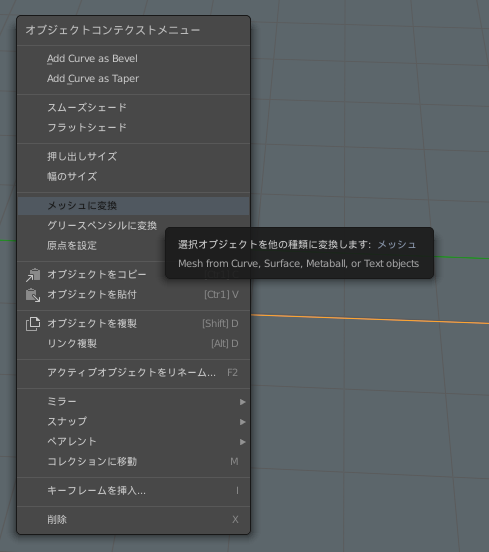

さっき作ったやつを選択した後、右クリック → メッシュに変換

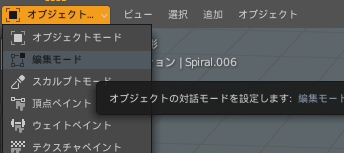

再び編集モードに切り替えて、

すべての頂点を選択。

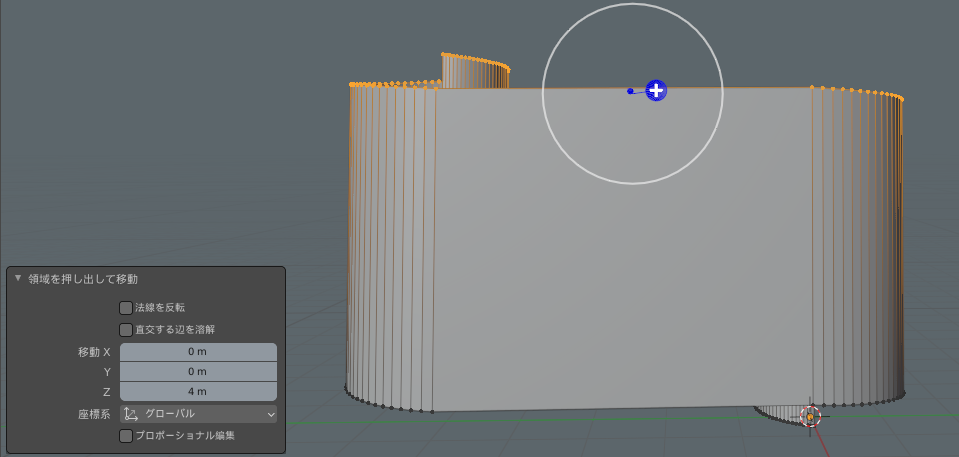

白い円の部分を掴んで、z 軸方向に引き伸ばす。
